Предназначена для горячей посадки и съема муфт электродвигателей с использованием бесконтактного индукционного нагрева
В состав индукционной установки входит транзисторный генератор и гибкий индуктор-кабель. Гибкий индуктор-кабель подключается к выходу транзисторного генератора с помощью быстроразъемных соединений. Транзисторный генератор имеет встроенный контроль оптимального количества витков гибкого индуктора и режима нагрева. Нагрев муфты производится с постоянным контролем температуры с помощью термопары.
Благодаря широкому частотному диапазону генератора установка позволяет обрабатывать детали размером до 400 мм.
Снижение времени монтажа и демонтажа металлических муфт электродвигателей
Проведены испытания прототипа в лабораторных условиях

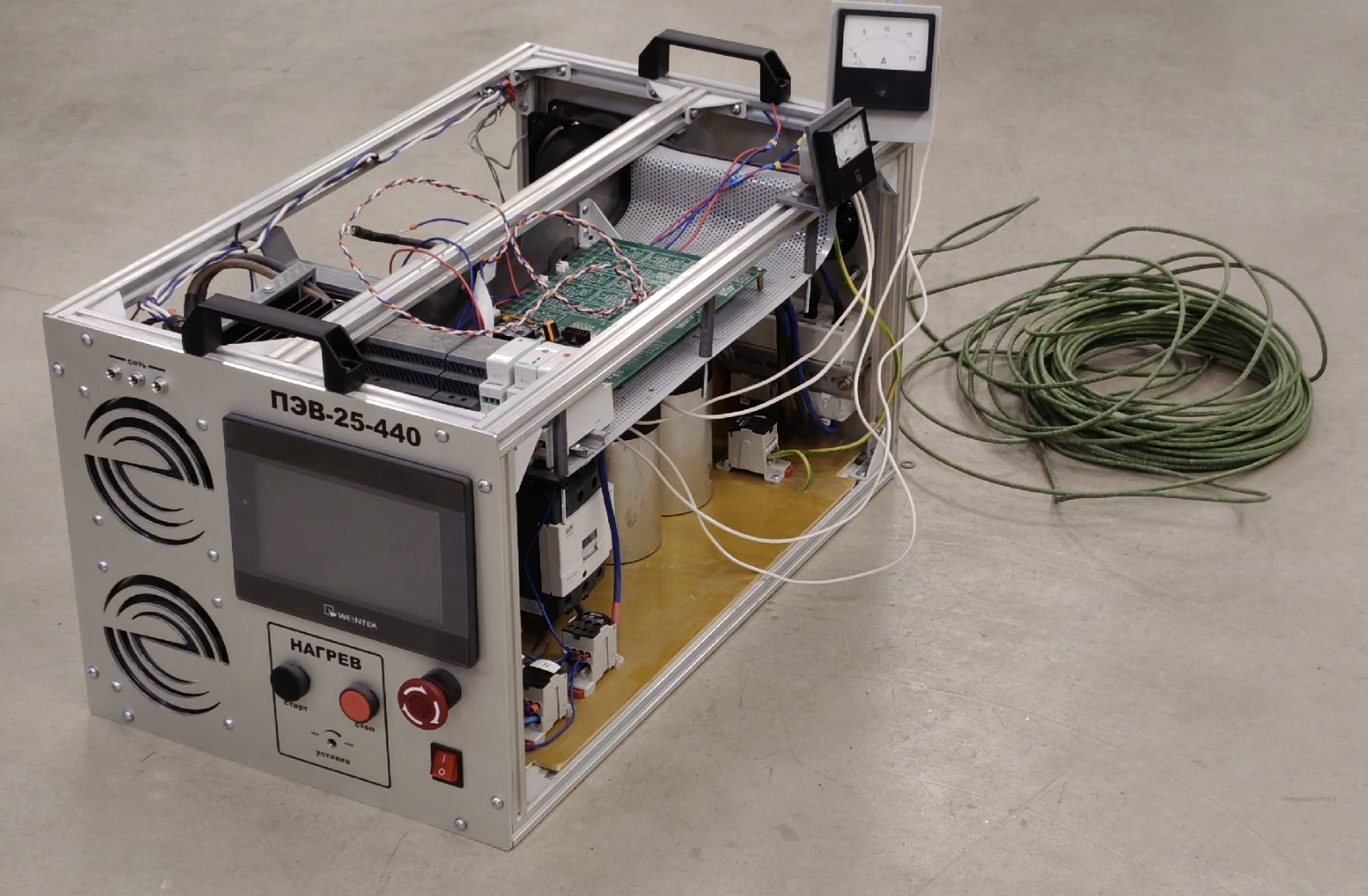

Макет индукционной установки

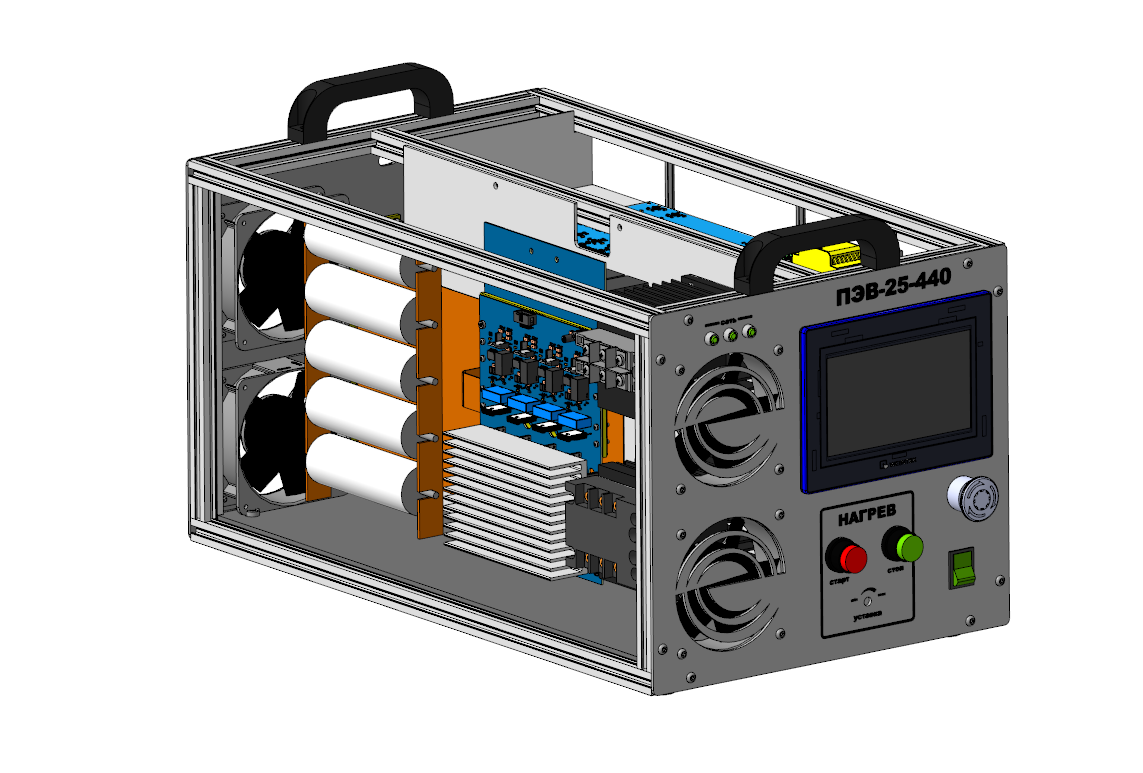

Макет индукционной установки
| Характеристика | Значение |
|---|---|
| Время нагрева муфты до максимальной температуры | 10-60 сек |
| Длина гибкого неводоохлаждаемого индуктора | 25 м |
| Максимальный диаметр обрабатываемой детали | 400 мм |
| Температура нагреваемой детали | не более 600 ⁰С |
| Параметры транзисторного генератора | мощность: 25 кВт |
| напряжение питания: 380 В, 50 Гц | |
| ток индуктора: до 50 А | |
| частота тока индуктора: от 20 до 200 кГц | |
| температура нагреваемой детали: не более 600 ⁰С | |
| габаритные размеры ДхШхВ: 650х380х350 мм | |
| масса: 50 кг |
Патент на изобретение № 2853927 «Соединение электрических цепей печатных плат через элементы схемы устройства»
