Испытательный стенд для электродвигателей и электроприводов переменного тока
Предназначен для проведения испытаний электрических машин и систем электропривода максимальной мощностью до 200 кВт
Области применения
- Испытания с целью измерения и подтверждения характеристик электрической машины и/или электропривода
- Проведение пуско-наладочных работ и/или исследование электропривода при различных режимах нагрузки, в том числе динамически настраиваемых
Конкурентные преимущества
- Возможность испытания на одном стенде электрических машин разных габаритов (от 100 мм до 315 мм)
- Малые время и трудозатраты на установку и замену испытуемых машин
- Возможность регулирования нагрузки в широком диапазоне, в том числе по заранее заданной циклограмме
- Возможность проведения испытаний в автоматизированном режиме с автоматической генерацией отчетов
Стадия разработки
Разработан действующий испытательный стенд

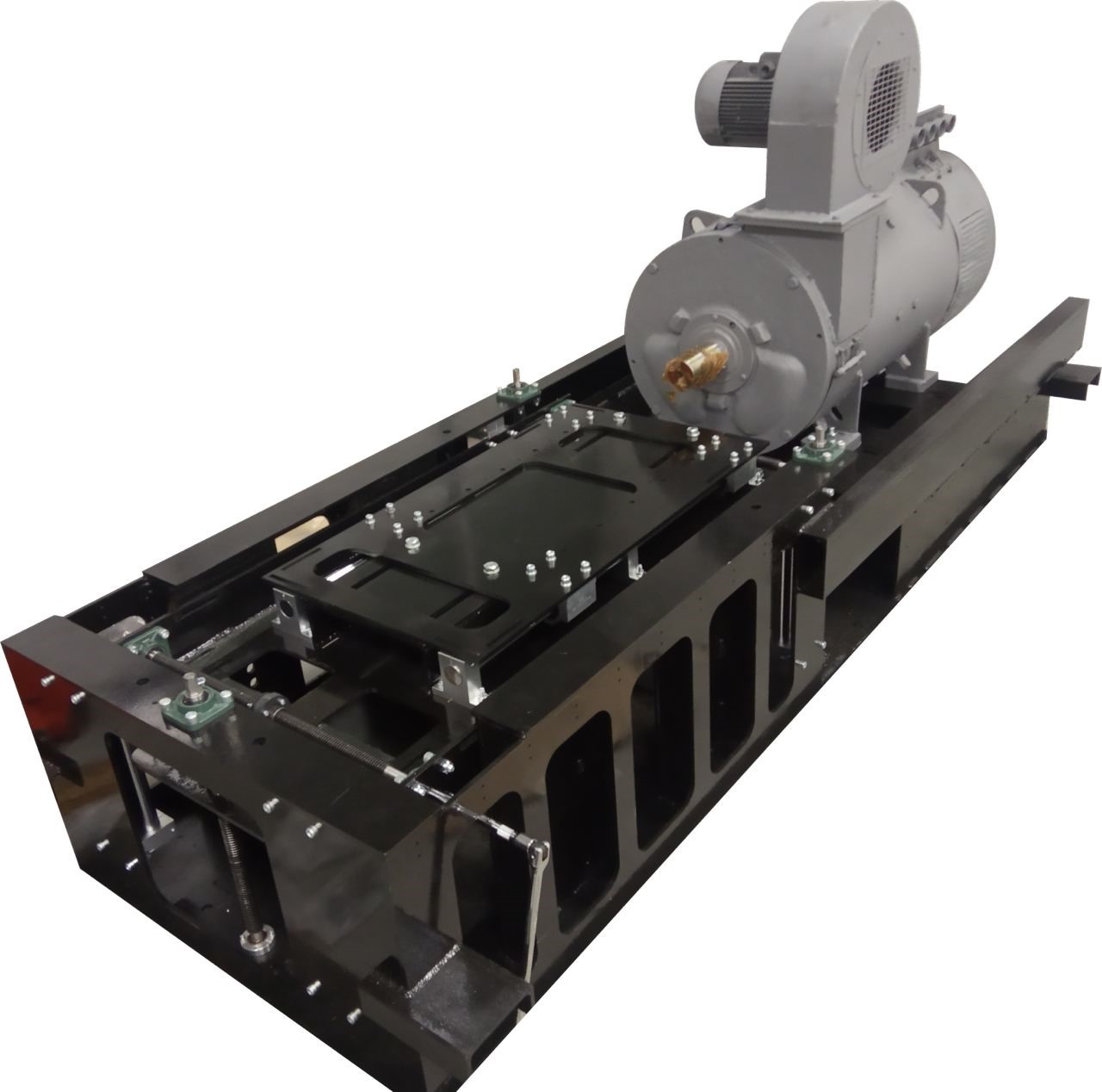

Платформа для проведения испытаний с нагрузочной электрической машиной
Основные технические характеристики
| Характеристика |
Значение |
| Напряжение питания |
0,4 кВ |
| Максимальная потребляемая мощность |
200 кВт |
| Максимальная частота вращения машины |
3000 об/мин |
| Габаритные размеры платформы ДхШхВ |
2800х940х870 мм |
| Максимальная масса испытуемой машины |
1300 кг |
| Высота линии вала испытуемой машины |
130-330 мм |
Состав стенда:
- Нагрузочная машина постоянного тока
- Реверсивный статический преобразователь
- Платформа для проведения испытаний
- Щиты с электротехническим оборудованием

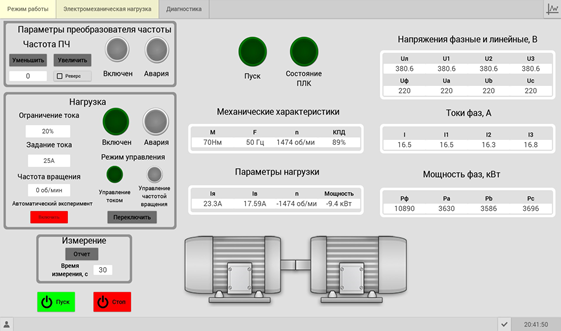

- АРМ оператора
Возможна модернизация стенда под другие диапазоны скорости вращения
Скачать информацию о разработке
