Источник бесперебойного питания с системой управления аккумуляторной батареей переменной структуры
Предназначен для обеспечения качественной электроэнергией локальных, нагруженных, автономных потребителей, удаленных от централизованной электроэнергетической системы, и критически важных объектов
Аннотация
Источник бесперебойного питания на основе SIC транзисторов обеспечивает качественные коммутационные процессы, а также высокую скорость заряда благодаря переменной структуре аккумуляторной батареи. Он позволяет обеспечить электроэнергией как трехфазных, так и однофазных потребителей переменного тока, в том числе с существенной несимметрией распределения нагрузок по фазам, а также заряжает аккумуляторную батарею с переменной структурой.
Области применения
Системы электроснабжения автономных или частично автономных объектов
Конкурентные преимущества
- Высокая энергоэффективность за счет применения SIC транзисторов и обеспечения качественных коммутационных процессов
- Высокая скорость заряда за счет переменной структуры аккумуляторной батареи
- Возможность подключения как трехфазных, так и однофазных несимметричных нагрузок
- Безударная синхронизация с сетью без использования коммутационной аппаратуры
- Аварийное отключение при бросках тока или напряжения с возможностью повторного включения
- Распределение нагрузки между несколькими устройствами, находящимися на значительном расстоянии друг от друга (в границах локальной энергосистемы)
- Подхват нагрузки при отключении централизованной системы электроснабжения в течение 20 мс
Стадия разработки
- Разработаны основные схемотехнические решения
- Проведено численное моделирование тепловых режимов работы преобразователей электрической энергии и высокочастотного трансформатора
- Разработаны алгоритмы управления зарядом аккумуляторной батареи и электропитания несимметричной нагрузки с гарантированными показателями качества
- Изготовлен макет, тестируются и оптимизируются отдельные решения

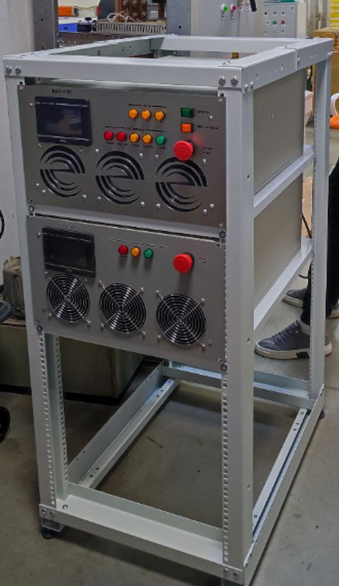

Макет источника бесперебойного питания

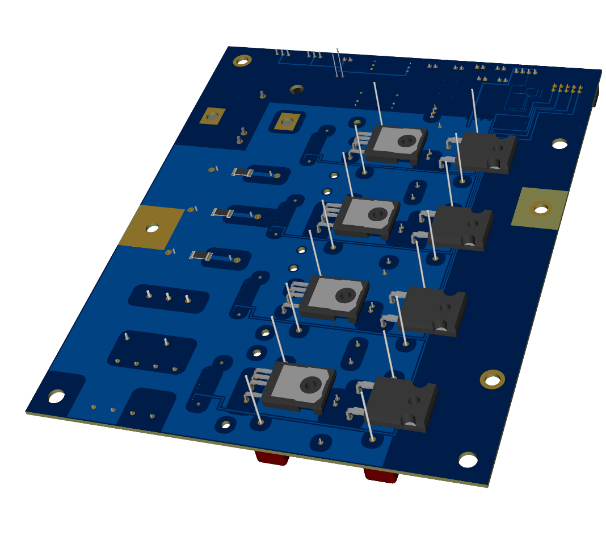

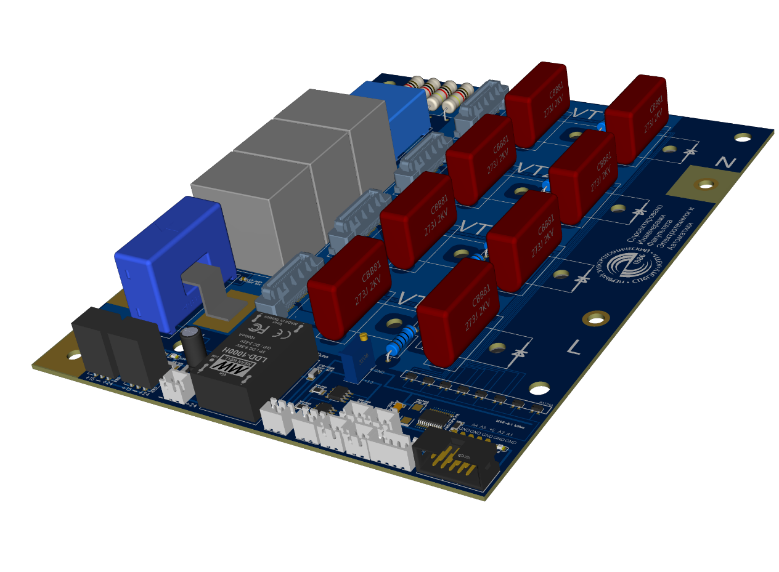

Примеры разработанной силовой платы однофазного мостового инвертора в составе источника бесперебойного питания

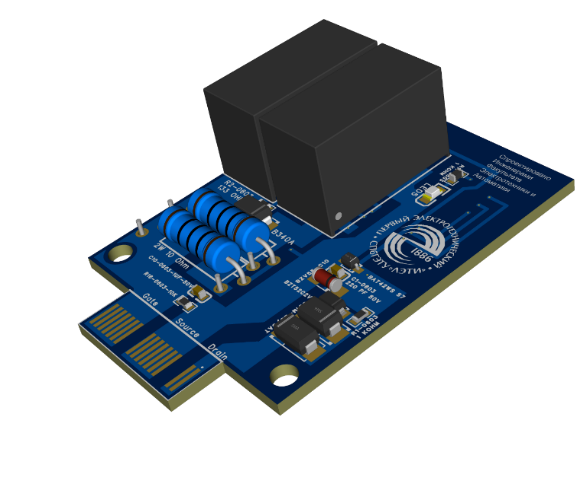

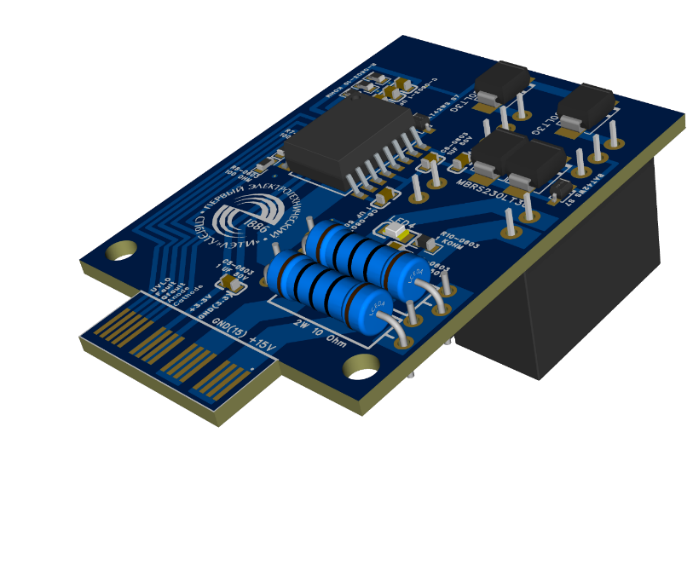

Пример разработанной платы драйвера SiC транзистора

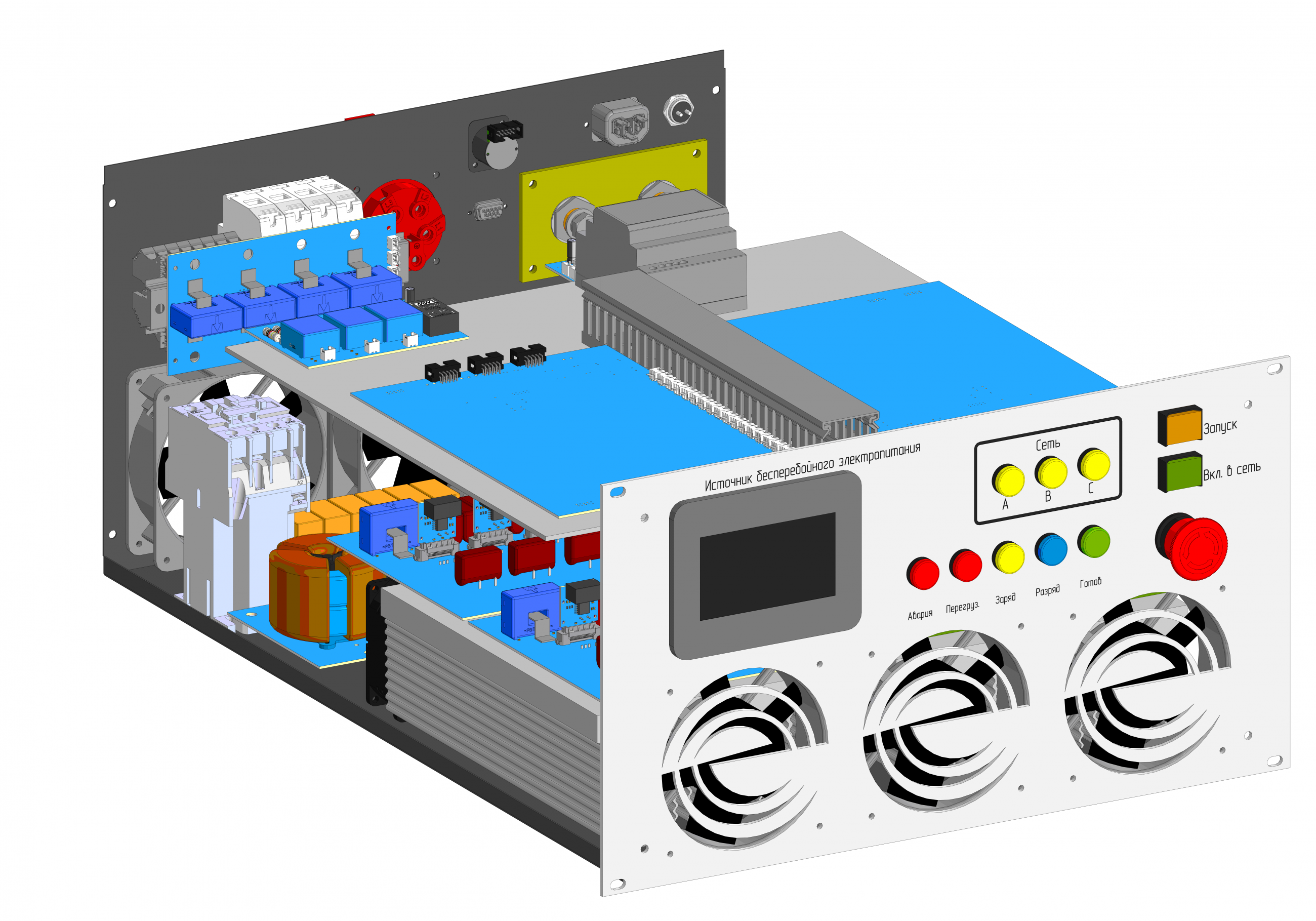

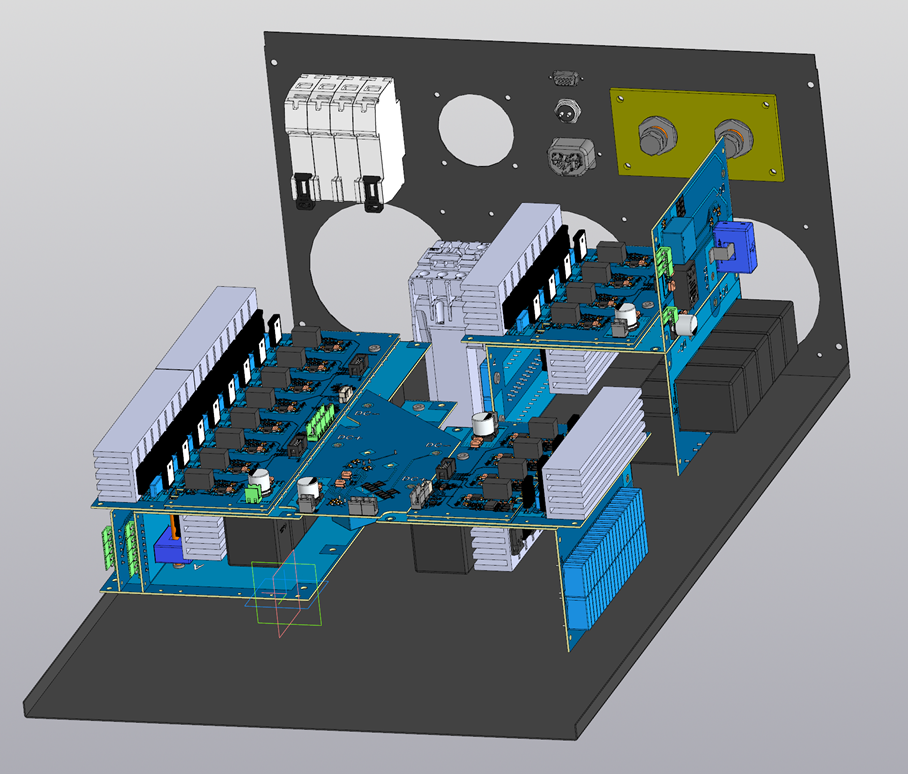

Трехмерный вид преобразовательной сборки
Основные технические характеристики
Характеристики макета:
| Характеристика |
Значение |
| Номинальная мощность |
длительная - 10кВт, кратковременная - 30кВт |
| Напряжение сети |
220/380В |
| Номинальная частота сети |
50/60Гц |
| Масштабируемая емкость аккумуляторной батареи (АБ) |
7 Ач |
| Зарядный ток АБ |
до 6А |
| Разрядный ток АБ |
до 30А |
| Время подхвата сети |
до 20мс |
Правовая охрана
- Патент на изобретение № 2824588 «Автономный источник питания»
- Патент на изобретение № 2824589 «Источник бесперебойного питания»
- Патент на изобретение № 2853927 «Соединение электрических цепей печатных плат через элементы схемы устройства»
- Патент на изобретение № 2843686 «Устройство для синхронизации источников бесперебойного питания»
