Магнитно-импульсная установка для сборочных операций

Предназначена для формирования неразъемных соединений трубчатых или профильных деталей между собой или с ответными деталями путем обжима или раздачи магнитным полем

Аннотация

В основе технологии лежит принцип преобразования электрической энергии в работу деформации за счёт явления электромагнитной индукции.

На металл оказывается воздействие импульсным электромагнитным полем, в результате чего в металле возникают вихревые токи. Взаимодействие этих токов с током индуктора-инструмента приводит к возникновению сил отталкивания, которые деформируют металл так, что усилие возникает непосредственно в нем. Отсутствие физического контакта инструмента с заготовкой позволяет сохранить качество поверхности изделия, в том числе – защитного покрытия. Высокая скорость деформации металла в магнитном поле приводит к его сверхтекучести, благодаря чему возможен обжим на ответные детали сложного профиля, выполненные в том числе из хрупких материалов, таких как пластик, керамика и стекло.

Области применения

Различные отрасли промышленности (автомобильная, оборонная, электронная, мебельная и др.), где требуется:

• Соединение трубчатых заготовок методом обжима
• Соединение металлических и неметаллических элементов изделия
• Сборка кабельных соединений
• Фиксация тросов и канатов соединительными втулками
• Фиксация торцевых заглушек в трубчатых заготовках
• Установка трубчатых заготовок внутри ответной детали методом развальцовки раздачей

Конкурентные преимущества

• Возможность обработки деталей с нанесенными покрытиями за счет отсутствия физического контакта с инструментом
• Снижение себестоимости изделий за счет исключения расходных материалов (заклепки, саморезы, клей и т.п.)
• Цифровая система управления, позволяющая работать как в ручном, так и в автоматическом режиме
• Наличие функции самодиагностики неисправностей установки
• Мобильность установки
• Низкая потребляемая мощность
• Быстрая переналадка
• Высокий потенциал автоматизации производственного процесса за счет модульной конструкции установки

Стадия разработки

Разработаны два полнофункциональных образца:

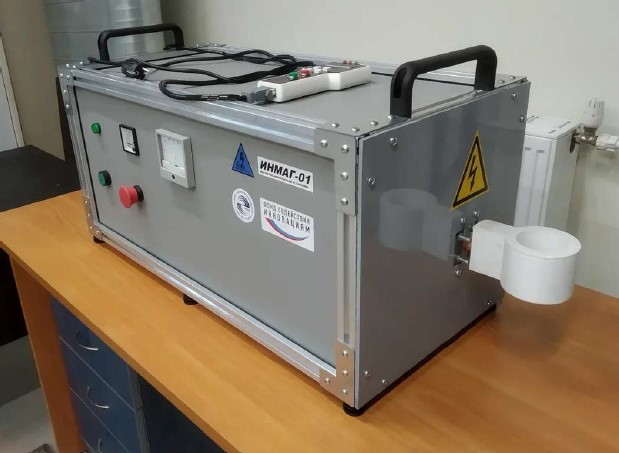

• «Инмаг-01» малой мощности

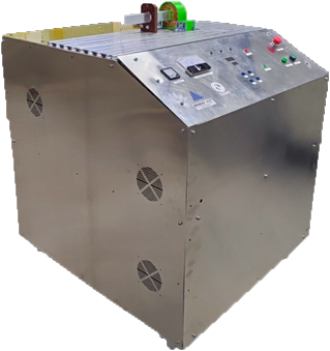

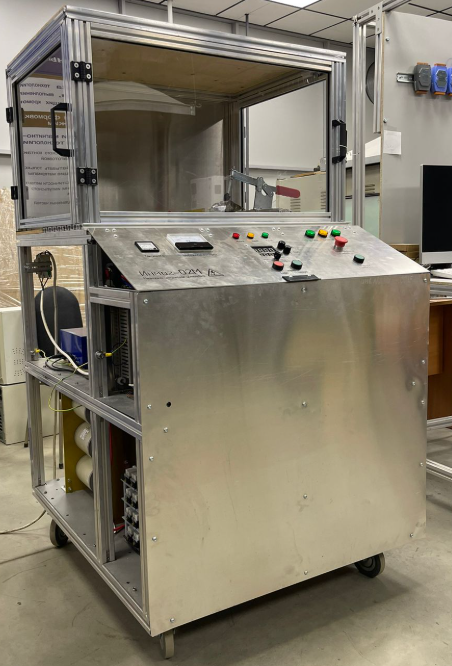

• «Инмаг-02М» большой мощности

Проведены испытания в лабораторных условиях на реальных образцах изделий

Ведутся ресурсные испытания установки

Основные технические характеристики

Образец малой мощности «Инмаг-01»
