Реконфигурируемая фазированная антенная решетка с пространственным разделением каналов

Предназначена для улучшения пропускной способности канала беспроводной связи

Аннотация

Разработка представляет собой проходную одноразрядную фазированную антенную решетку с пространственным возбуждением для беспроводных систем связи с уникальной конструкцией элементарной ячейки, являющейся ее основным элементом. Управление направлением излучения обеспечивается установкой фазового распределения в антенной решетке за счет p-i-n-диодов, используемых в качестве управляющих элементов в составе элементарных ячеек.

Области применения

Системы беспроводной связи 6 ГГц

Конкурентные преимущества

• Высокая пропускная способность за счет пространственного разделения каналов
• Возможность управления диаграммой направленности для улучшения качества связи
• Планарное исполнение с использованием технологии многослойных печатных плат и аддитивных технологий

Стадия разработки

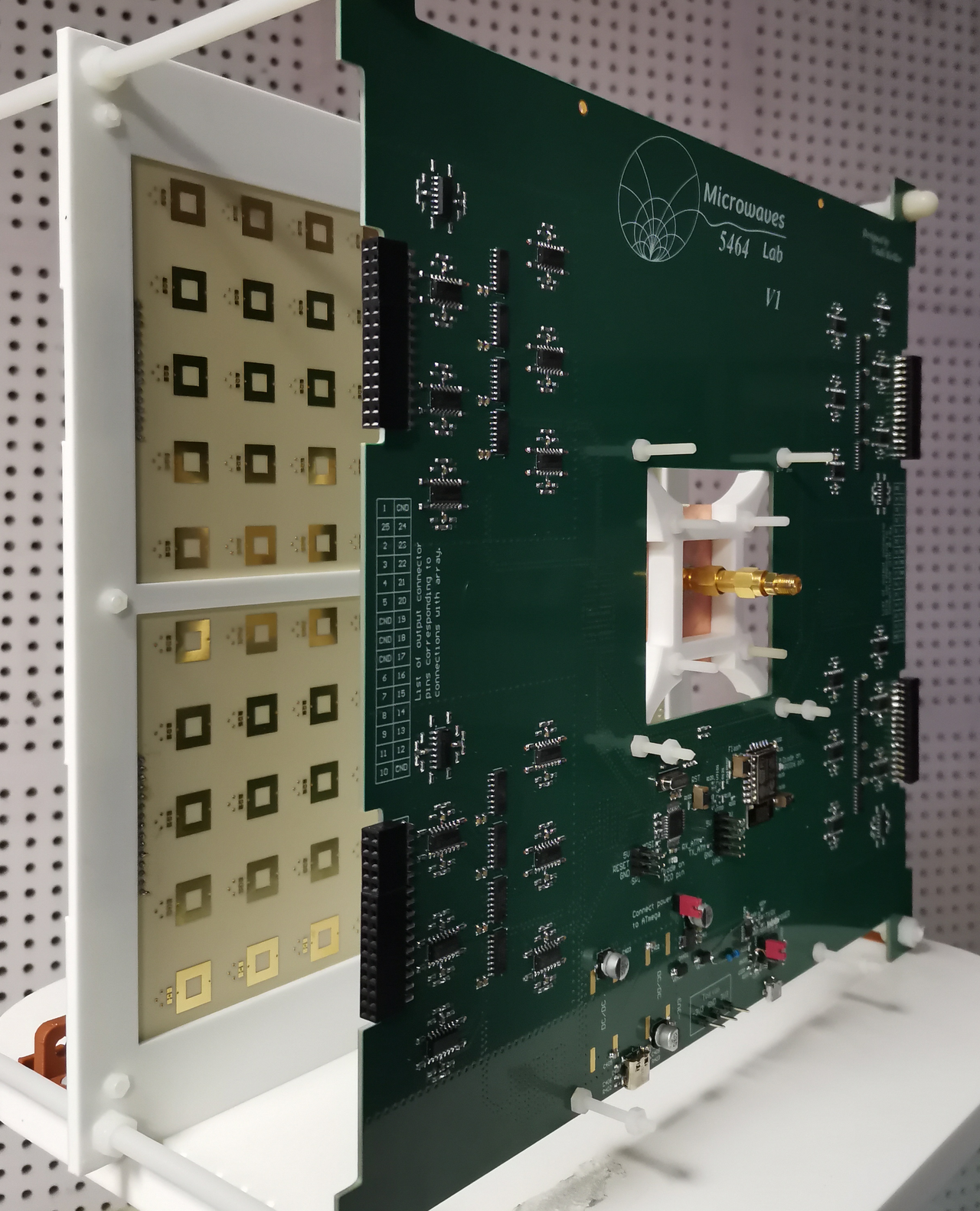

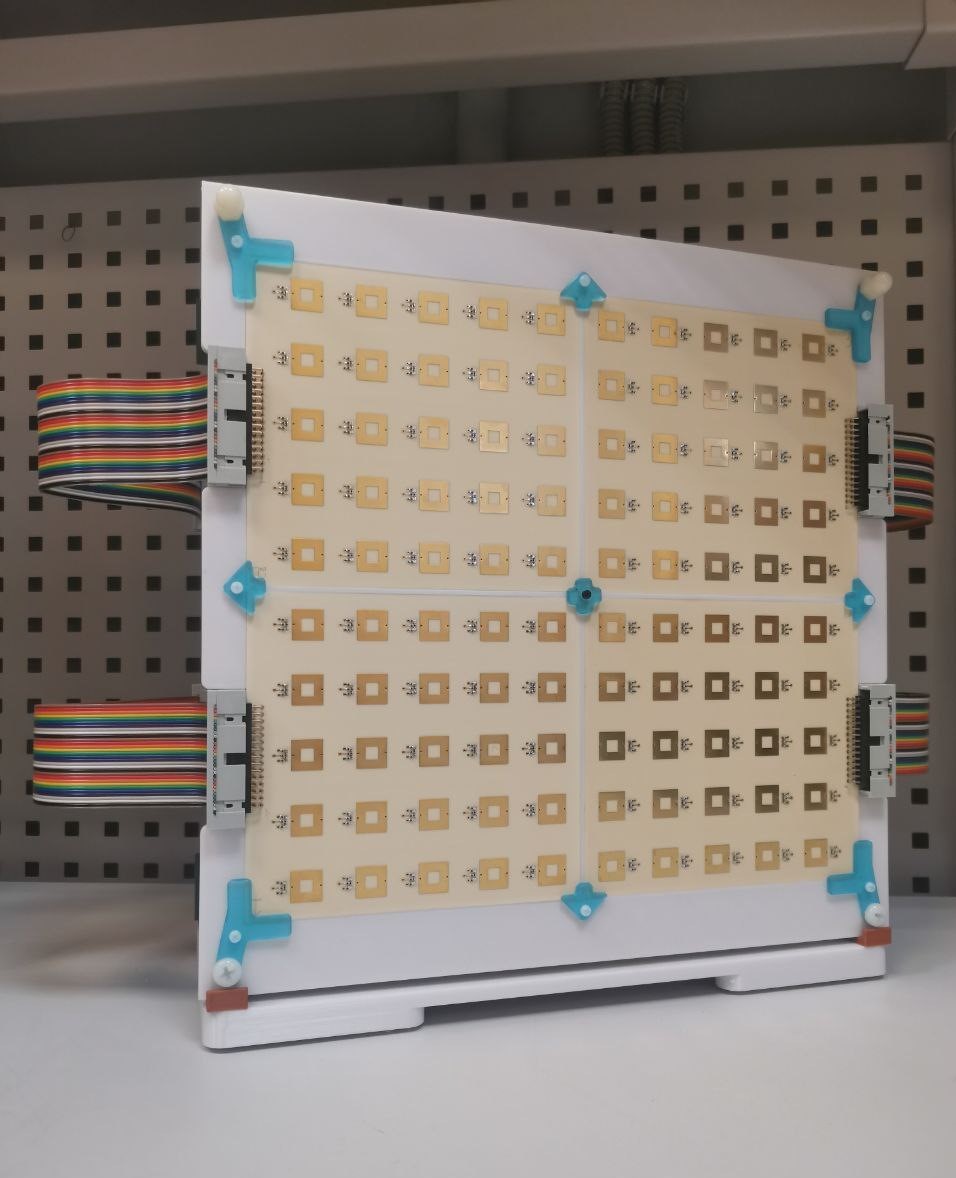

• Разработан лабораторный макет антенной решетки
• Разработаны алгоритмы управления фазовым распределением антенной решетки
• Проведены измерения излучающих и нелинейных характеристик антенной решетки

Основные технические характеристики
