Система для исследования осанки человека во фронтальной плоскости при ходьбе

Предназначена для диагностики нарушений позвоночника на основе анализа смещения позвонков и динамики осанки человека во фронтальной плоскости при ходьбе

Аннотация

Система включает подвижную платформу, обеспечивающую возможность измерений смещения позвонков не только в статике, но и в динамике. Для определения линии позвоночника на спине пациента размещаются светоотражающие измерительные маркеры, при этом для формирования стабильной координатной системы и оценки смещения позвонков в движении используются опорные маркеры, размещаемые на неподвижных элементах опорно-двигательного аппарата. Управление параметрами перемещения подвижной платформы обеспечивает неизменный ракурс съемки за счет постоянного расстояния между камерой и спиной пациента.

Ценностное предложение

Высокая точность измерений смещения позвонков, нарушений осанки человека при ходьбе, эффективности медицинской реабилитации искривления позвоночника и возможность анализа влияния скорости ходьбы на болевой эффект

Области применения

• Ортопедия и травматология
• Медицинская реабилитация и оценка ее эффективности
• Биомеханика движений человека

Конкурентные преимущества

• Анализ осанки человека как в статике, так и в динамике (во время ходьбы)
• Высокая точность измерения смещения позвонков (до 0,5 мм)

Стадия разработки

• Разработан макет системы
• Проводится апробация системы на пациентах с различными нарушениями позвоночника

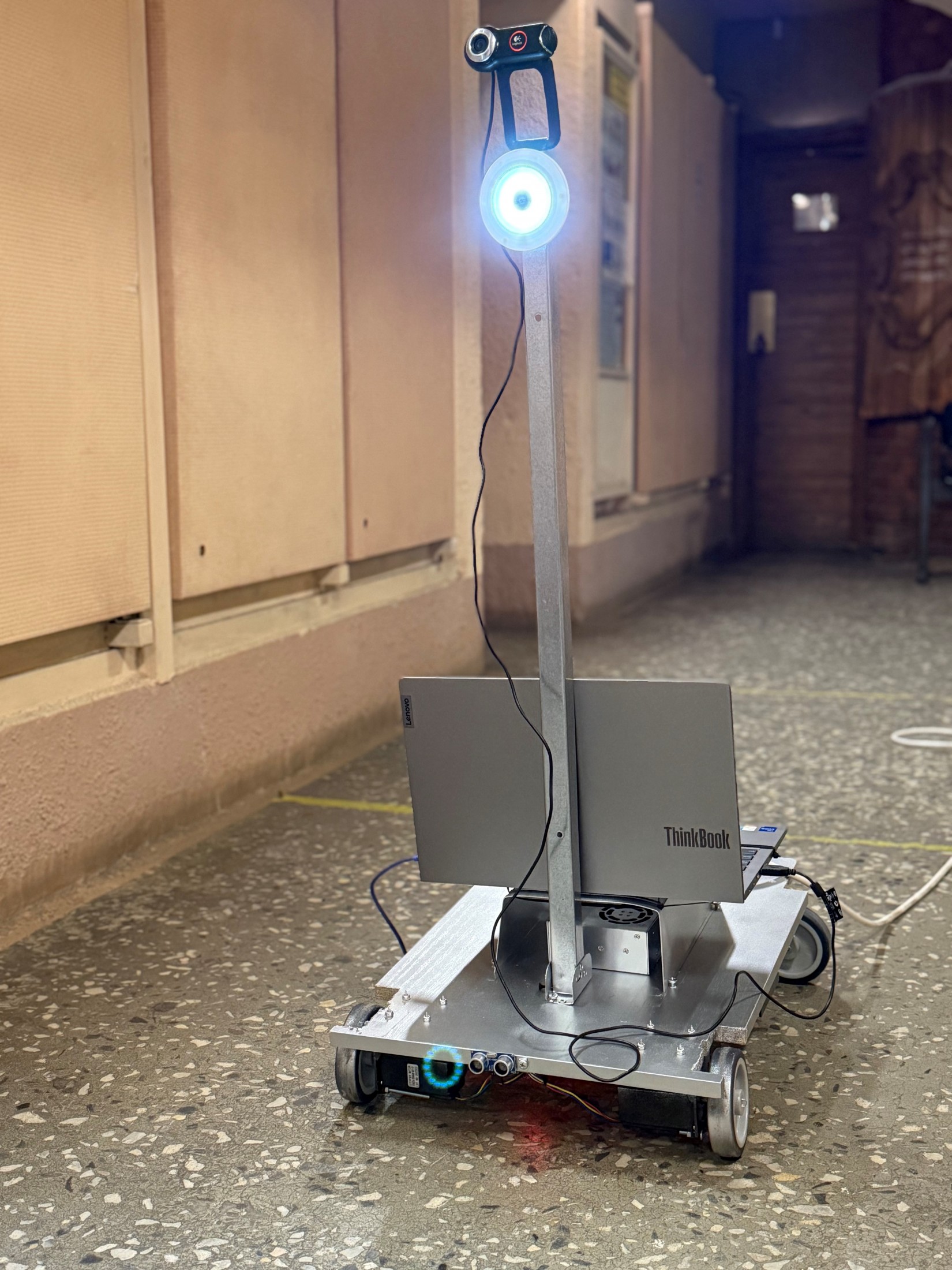

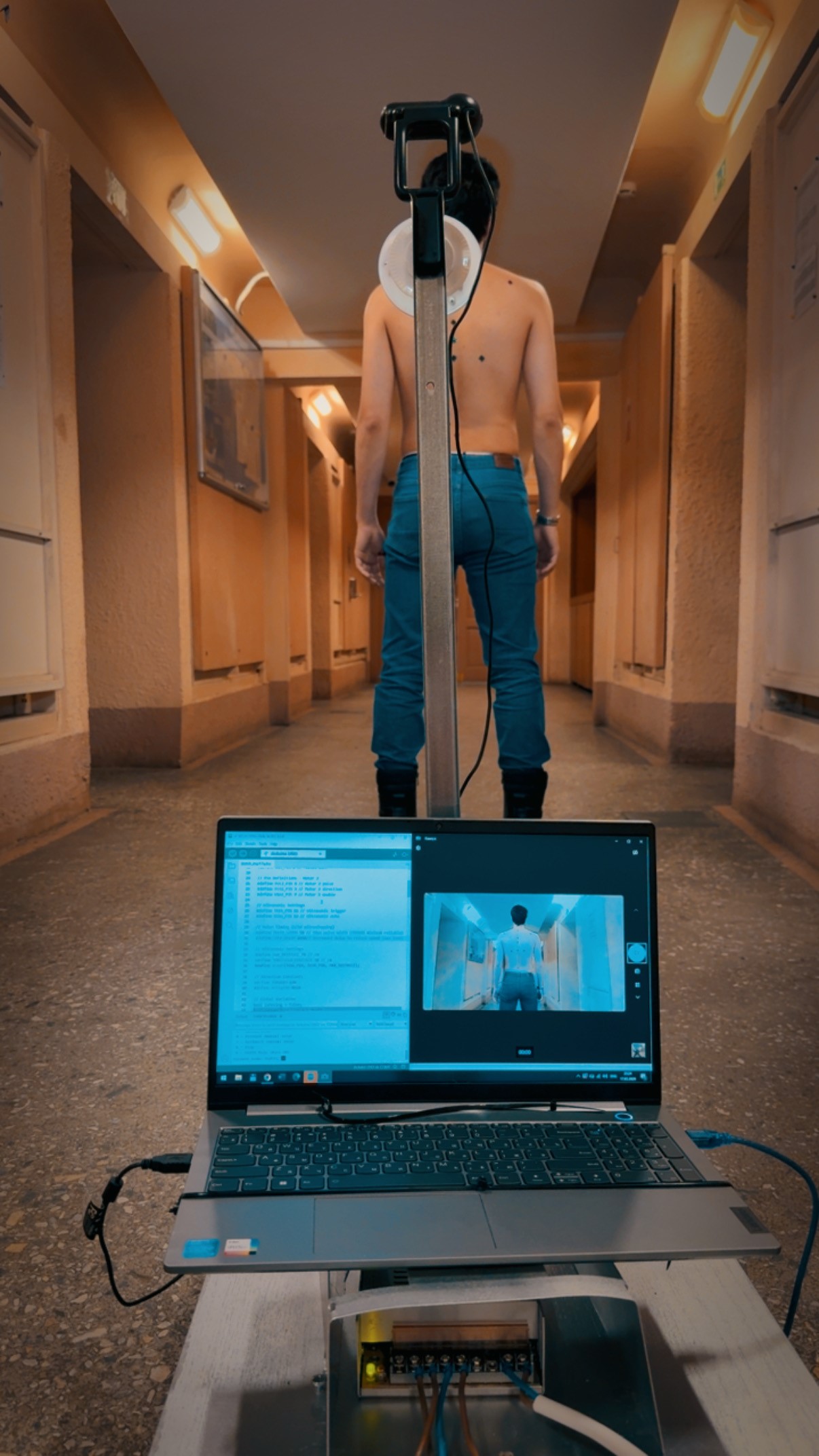

Макет системы для исследования осанки человека во фронтальной плоскости при ходьбе

Основные технические характеристики

Система включает:

• подвижную платформу
• видеокамеру
• дальномер
• источник света
• программный блок обработки сигналов

Функционал системы:

• автоматическая регистрация изображения маркеров на спине при ходьбе пациента
• автоматическое поддержание ракурса съемки и постоянного расстояния между камерой и спиной пациента
• оценка смещения позвонков относительно координатной системы, формируемой опорными маркерами.
