Предназначены для испытания и калибровки миниатюрных микрогироскопов, микроакселерометров, компактных волоконно-оптических и твердотельных волновых гироскопов и систем на их основе (СДА-15.5), а также гироскопических систем различного типа, класса точности и назначения (СДА-2.50)
Принцип действия стенда основан на преобразовании вращения вала двигателя в прецизионное угловое перемещение поворотной платформы стенда с заданной скоростью.
Стенды позволяют воспроизводить и измерять угловую скорость и угловое перемещение относительно двух взаимно перпендикулярных осей.
Продукт готов к производству

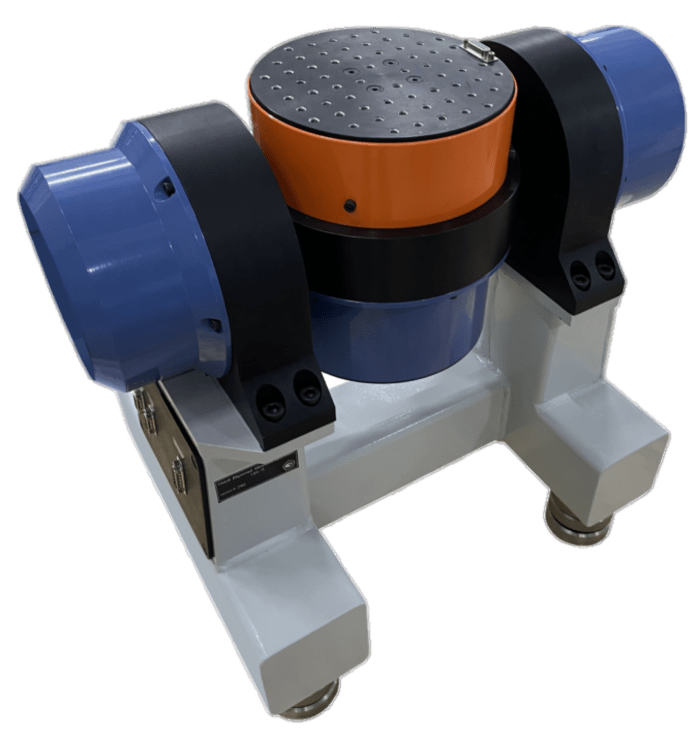

Стенд двухосный автоматизированный СДА-15
| Характеристика | Значение |
|---|---|
| Диапазон угловых скоростей | СДА-15.5 – ± 720°/сек |
| СДА-2.50 – ±360°/сек | |
| Диапазон угловых перемещений | не ограничен |
| Нестабильность угловой скорости за оборот | СДА-15.5 – ± 0,01 % |
| СДА-2.50 – ±0,005% | |
| Пределы допускаемой абсолютной погрешности измерений углового перемещения по обеим осям | СДА-15.5 – ± 15 угл/сек |
| СДА-2.50 – ±2 угл/сек | |
| Диаметр планшайбы | СДА-15.5 – 200 мм |
| СДА-2.50 – 500 мм | |
| Масса | СДА-15.5 – 65 кг |
| СДА-2.50 – 480 кг | |
| Нагрузка | СДА-15.5 – 5 кг |
| СДА-2.50 – 50 кг | |
| Габариты ВхШхГ | СДА-15.5 – 530х550х390 мм |
| СДА-2.50 – 1100х1600х950 мм |
В комплект поставки входит: электромеханическая система, блок электроники, комплект соединительных кабелей, переходник MOXA UPort 1150, руководство по эксплуатации, паспорт, методика поверки, свидетельство о поверке
Скачать информацию о разработке
